“未来五年智能眼镜行业有望保持稳定的高增长态势”

（信息来源：互联网综合资讯）

【智能眼镜赛道转热，市场迎来新的增长转折点】

2026年，智能眼镜首次进入国家“以旧换新”补贴名单。自补贴政策实施两个月以来，终端销量确实得到了一定程度的提振，不过不同销售端的升温节奏存在差异。

部分销售智能眼镜的线下门店、智能眼镜厂商以及传统眼镜店相关人士反馈，纳入国家补贴政策后，其销量有所增长；而一些尚未参与国家补贴或正在申请补贴的智能眼镜厂商则表示，目前尚未明显感受到政策带来的影响。

今年以来，智能眼镜市场迎来新的增长转折点。乐奇Rokid方面预计，今明两年其智能眼镜出货量有望达到百万台规模。

分析人士指出，未来五年智能眼镜行业有望保持稳定的高增长态势，但就目前而言，更多是品牌和资本在提前布局占位。若要使智能眼镜真正走向大众市场，产品体验是关键因素。

IDC预测，2026年中国智能眼镜市场出货量预计将达到450.8万台，同比增长77.7%。其中，音频和音频拍摄眼镜出货量预计为343.4万台，同比增长68.1%；AR/VR设备出货量预计为107.3万台，同比增长62.1%。

据了解，去年12月30日，国家发展改革委、财政部印发的《关于2026年实施大规模设备更新和消费品以旧换新政策的通知》对外公布，明确了2026年“两新”政策的支持范围、补贴标准以及工作要求。

【参考阅读：智能眼镜新技术：世界最小OLED像素问世】

智能眼镜一直被视为一项突破性技术，能够将数字信息直接投射到人的视野中。然而，由于为显示器供电所需的硬件体积庞大且不切实际，这项技术在现实世界的普及一直进展缓慢。

经典光学理论表明，将发光像素缩小到光本身波长的尺度几乎是不可能实现的。

如今，德国维尔茨堡大学的物理学家们成功攻克了这一难题，研究成果发表在《Science Advances》（科学进展）上。

研究人员利用特殊设计的光学天线，制造出了世界上最小的OLED像素。这些像素的尺寸仅为300×300纳米，却不牺牲任何亮度。

赫克特教授解释说：“在金属触点的帮助下，电流可以注入有机发光二极管，同时放大和发射产生的光，我们已经在300×300纳米的面积上创建了与5×5微米传统像素一样亮的橙色光源。”

一纳米相当于一百万分之一毫米，如此微小的像素意味着，一台拥有1920×1080像素的全高清显示器可以被容纳在仅一平方毫米的面积上。这种极致小巧的尺寸，使得显示器未来可以直接安装在眼镜支架上，并将光线直接投射到镜片上。 OLED技术依赖于位于两个电极之间的超薄有机层，每个像素自身发光，无需背光，能提供深邃的黑色、鲜艳的色彩和节能性能。但简单地缩小现有OLED设计在纳米尺度上行不通，会导致电流分布不均。

普劳姆教授描述道：“就像避雷针一样，缩小尺寸会导致电流主要从天线的角落发射，产生的强大电场使金原子变得可移动并逐渐生长成线状结构，最终导致短路。”

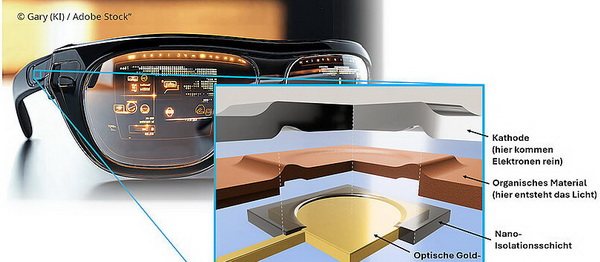

为了解决这一难题，研究团队在光学天线上方引入了一层精确设计的绝缘层，仅在中心留下一个直径200纳米的圆形开口。这一设计阻断了电流在边角的流动，成功防止了短路的发生。赫克特教授表示：“即使是第一个纳米像素在环境条件下也能稳定两周。”

未来，基于这种技术的显示器和投影仪可以变得极其紧凑，以至于集成到从眼镜框到隐形眼镜等可穿戴设备中时，几乎是完全隐形的。（哈勃观察员）

（2026年 3月 8日）
